投射电容式
【来源】:翌芯电子    【作者】:互联网    【发表日期】:2014-02-08



  • 投射电容式介绍

投射电容式受欢迎的原因如下：

  • 玻璃前面板传感器结构提供高耐用性、良好的光学性和轻巧的触摸手感
  • 多点触控能力提供手势识别
  • PCB传感器设计提供高性价比的触摸界面

可以采用投射电容式技术的应用包括：

  • 家庭自动化控制面板、安全控制按键盘、汽车中控台控制、游戏设备和远程控制触摸板。



  • 工作原理

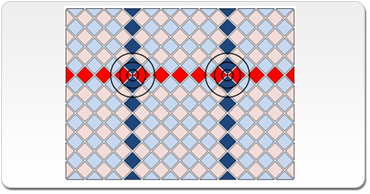

典型投射电容式传感器的构成：

  • 投射电容式触摸传感器通过测量电极上由手指或其他物体而引起的电容微小变化进行工作。
  • “自电容”测量是指直接测量整个电极电容。 这种采用一个电极的方法虽然对于快速确定可能的触摸比较有用，但是不能获得任何触摸的位置信息。
  • “互电容”测量是指在测量一个电极电容的同时，其下方的另一个电极会发送脉冲。 这种测量方法可以给出传感器上电容变化的具体位置（或节点）。



  • mTouch™ 投射电容式触摸技术

Microchip mTouch™投射电容式触摸传感技术和开发工具包提供基于GUI的免版权费的解决方案

  • 灵活的低成本、低功耗解决方案为投射电容式触摸屏和触摸板应用提供设计和集成方案
  • MTCH6301是一款即用的触摸控制器解决方案（请见框图）。 还提供支持投射电容式触摸屏和触摸板解决方案的Microchip8位、16位和32位PIC® MCU的源代码
